¿Cuál es el propósito del núcleo de un transformador?

En el corazón de todo sistema de energía eléctrica se encuentra un componente aparentemente simple pero profundamente crítico: el circuito magnético que canaliza y confina el flujo electromagnético. Cuando los ingenieros y especialistas en adquisiciones preguntan "¿Cuál es el propósito del núcleo de un transformador?" , la respuesta va mucho más allá de la física básica. el núcleos de transformador Sirven como sistema nervioso central de conversión de voltaje, lo que permite una transferencia eficiente de energía desde los devanados primarios a los secundarios y al mismo tiempo minimiza las pérdidas parásitas. Sin una vía magnética bien diseñada, las redes modernas de corriente alterna sufrirían ineficiencias prohibitivas, calentamiento excesivo y regulación de voltaje inestable. Este artículo proporciona un examen exhaustivo y orientado a la aplicación de núcleos de transformador , sus clasificaciones de materiales, variantes estructurales y el papel fundamental que desempeñan en la infraestructura eléctrica contemporánea, desde subestaciones de gran escala hasta plantas de fábrica inteligentes.

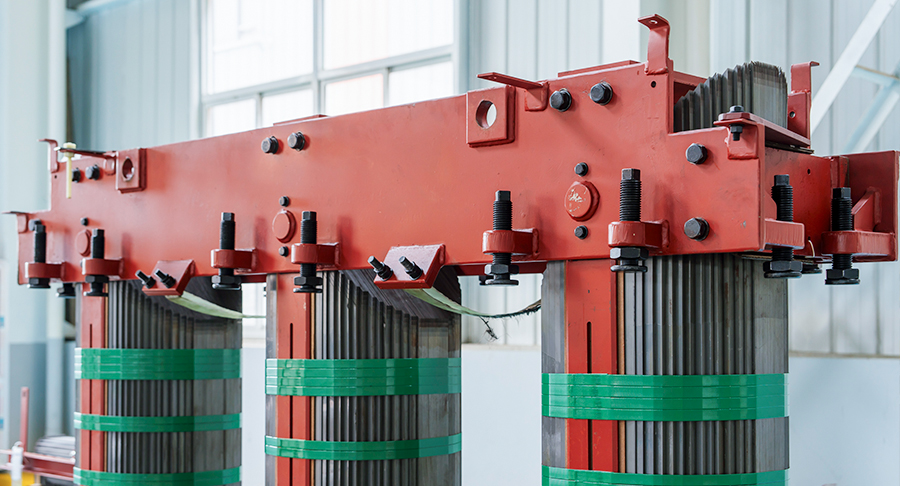

1. Núcleos de transformadores tipo núcleo: el caballo de batalla convencional

La configuración de tipo núcleo representa la arquitectura más implementada en aplicaciones de potencia media y grande. En este diseño, el circuito magnético consta de dos ramas verticales (patas) conectadas por yugos superior e inferior, con los devanados primario y secundario enrollados alrededor de cada rama. El propósito fundamental de estos núcleos de transformador es proporcionar una ruta de baja reluctancia para el flujo magnético, asegurando que la gran mayoría de la fuerza magnetomotriz generada por el devanado primario se enlace con el devanado secundario. Núcleos de transformador tipo núcleo Por lo general, se construyen a partir de laminaciones de acero al silicio de grano orientado (CRGO), que exhiben una permeabilidad magnética excepcional a lo largo de la dirección de rodamiento, lo que reduce directamente la corriente de excitación y las pérdidas sin carga.

Desde un punto de vista técnico, los diseños de tipo núcleo ofrecen distintas ventajas en términos de accesibilidad del devanado y eficiencia de enfriamiento. Debido a que los devanados se distribuyen en dos ramas separadas, la disipación de calor es más uniforme, lo que permite mayores densidades de potencia sin exceder los límites térmicos. Las aplicaciones típicas incluyen transformadores elevadores en granjas de energía renovable, transformadores de distribución industrial con capacidad de 500 kVA a 50 MVA y transformadores de tracción para sistemas ferroviarios. En comparación con las alternativas de tipo shell, las de tipo núcleo núcleos de transformador demuestran una capacidad superior de resistencia a cortocircuitos debido a la distribución simétrica del flujo, que minimiza la tensión mecánica en los devanados durante condiciones de falla.

Nuestra amplia gama de núcleos de transformador Cubre geometrías de tipo núcleo estándar y personalizadas, con espesores de laminación que van desde 0,23 mm a 0,35 mm para equilibrar el rendimiento de pérdida y la capacidad de fabricación. Jiangsu Jingtianxia Electric Technology Co., Ltd. ha refinado su línea de producción de tipo núcleo para lograr factores de apilamiento superiores al 97%, asegurando que la sección transversal magnética efectiva coincida estrechamente con los valores de diseño teóricos. Con más de 46 talentos técnicos profesionales en su plantilla, la empresa aplica técnicas avanzadas de trazado láser para reducir las pérdidas de refinamiento de dominio, entregando núcleos que cumplen o superan consistentemente los estándares IEC e IEEE.

Especificaciones clave para diseños de tipo núcleo

• Rango de potencia típico: 500 kVA – 50 MVA
• Densidad de flujo: 1,5 – 1,7 T (material CRGO)
• Reducción de pérdidas sin carga: entre un 15% y un 20% menos que los núcleos laminados en caliente convencionales
• Método de enfriamiento: aceite natural/aire o circulación de aceite forzada
• Preferido para: Redes de distribución, parques eólicos marinos, industria pesada

2. Núcleos de transformadores tipo carcasa: maximizar la contención de flujo

A diferencia del diseño de tipo núcleo, el tipo shell núcleos de transformador rodee los devanados con material magnético en todos los lados, "encerrando" efectivamente las bobinas dentro del circuito de hierro. Esta configuración presenta una rama central que transporta el flujo principal, con dos rutas de retorno (ramas externas) que proporcionan una desgana excepcionalmente baja. El propósito principal sigue siendo idéntico (guiar y concentrar el flujo magnético), pero la geometría tipo carcasa logra una reactancia de fuga significativamente menor y una mejor regulación de voltaje bajo cargas pesadas. Estos núcleos de transformador son particularmente valorados en aplicaciones de alta corriente y bajo voltaje, como transformadores de hornos, transformadores rectificadores para plantas de electrólisis y sistemas UPS a gran escala.

La integridad estructural de los diseños tipo carcasa permite una mayor resistencia mecánica, lo que los hace adecuados para instalaciones donde las fuerzas de cortocircuito son extremas. Además, debido a que el flujo se divide simétricamente entre las dos ramas exteriores, se minimiza el desequilibrio magnético neto, lo que reduce el ruido audible y las pérdidas parásitas en las estructuras metálicas adyacentes. Sin embargo, este rendimiento tiene el costo de un mayor consumo de material y un apilamiento de laminaciones más complejo, lo que aumenta el gasto general de fabricación. Para aplicaciones de misión crítica donde la confiabilidad y la estabilidad del voltaje son primordiales, tipo carcasa núcleos de transformador sigue siendo la opción preferida a pesar de la mayor inversión inicial.

Jiangsu Jingtianxia Electric Technology Co., Ltd. aborda estos desafíos de fabricación a través de sus equipos de apilamiento automatizado y sistemas de corte de precisión patentados. La producción de núcleos tipo carcasa de la empresa utiliza juntas escalonadas y esquinas en inglete para reducir la desgana de las juntas, logrando pérdidas en el núcleo que son entre un 8% y un 12% menores que las construcciones convencionales a tope. Al integrar sistemas inteligentes de almacenamiento en taller con monitoreo de calidad en tiempo real, Jiangsu Jingtianxia garantiza que cada núcleo tipo carcasa salga de la fábrica con permeabilidad y tolerancia mecánica consistentes, brindando soporte a clientes globales en industrias que van desde la fundición de aluminio hasta la energía de respaldo de centros de datos.

Características distintivas de los núcleos tipo Shell

1. Resistencia superior a cortocircuitos gracias al soporte de devanado completamente cerrado
2. Menor reactancia de fuga (normalmente del 5 al 8 % en comparación con el 10 al 15 % para el tipo de núcleo)
3. Campos magnéticos parásitos reducidos, lo que permite un espaciamiento más estrecho entre fases.
4. Mayor costo de material pero mayor vida útil en entornos operativos hostiles
5. Comúnmente especificado para procesos electroquímicos y transmisiones de tracción pesada.

3. Núcleos de transformadores de metal amorfo: la frontera de eficiencia de próxima generación

Las aleaciones de metales amorfos, a menudo denominadas vidrios metálicos, representan un cambio de paradigma en la ingeniería de materiales magnéticos. A diferencia de los aceros al silicio cristalino convencionales, estos núcleos de transformador se producen mediante solidificación rápida (enfriamiento) a partir del estado fundido, lo que da como resultado una estructura atómica no cristalina que exhibe una coercitividad extremadamente baja y una magnetoestricción prácticamente nula. El objetivo principal de utilizar metal amorfo para núcleos de transformador es reducir drásticamente las pérdidas sin carga, generalmente entre un 60 y un 70 % en comparación con los aceros CRGO premium, manteniendo al mismo tiempo niveles de densidad de flujo comparables (alrededor de 1,35 a 1,45 T). Esto hace que los núcleos amorfos sean excepcionalmente atractivos para transformadores de distribución que operan en condiciones de carga ligera durante períodos prolongados, como en redes residenciales y proyectos de electrificación rural.

Desde una perspectiva de fabricación, el metal amorfo presenta desafíos únicos: el material es extremadamente delgado (aproximadamente 0,025 mm) y notoriamente quebradizo, lo que requiere equipos de corte y apilamiento especializados para evitar microfracturas que degradan el rendimiento magnético. Además, la densidad de flujo de saturación es menor que la de CRGO, lo que requiere secciones transversales de núcleo más grandes para la misma potencia nominal. A pesar de estos inconvenientes, los ahorros en los costos del ciclo de vida derivados de la reducción de las pérdidas de energía a menudo superan la prima inicial, especialmente en regiones con tarifas eléctricas elevadas o mandatos estrictos de reducción de carbono. Avanzado núcleos de transformador fabricados a partir de aleaciones amorfas se especifican cada vez más para proyectos de construcción sustentables, centros de carga de vehículos eléctricos y microrredes inteligentes donde cada vatio-hora cuenta.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ha desarrollado líneas de procesamiento dedicadas para núcleos de metal amorfo, incorporando protocolos de recocido y corte de baja tensión que preservan las propiedades magnéticas únicas del material. El equipo técnico de la empresa, compuesto por más de 46 especialistas en I+D, colabora con científicos de materiales para optimizar la geometría del núcleo para una pérdida mínima de juntas, logrando eficiencias a plena carga superiores al 99,2 % en unidades prototipo. Al combinar tecnología de núcleo amorfo con máquinas de corte transversal inteligentes y logística automatizada, Jiangsu Jingtianxia ofrece una solución llave en mano que une el diseño de alta eficiencia con la producción a escala industrial, atendiendo a clientes que exigen tanto responsabilidad ambiental como excelencia operativa.

Ventajas de aplicación de los núcleos amorfos

• Reducción de pérdidas sin carga: hasta un 70% frente a CRGO convencional
• Ideal para perfiles de carga cíclicos (por ejemplo, modo de espera nocturno, funcionamiento intermitente)
• Temperatura de funcionamiento más baja debido a la reducción de la generación de calor.
• Vida útil prolongada del transformador (reducción del envejecimiento térmico del aislamiento)
• Preferido por las empresas de servicios públicos que persiguen objetivos de carbono neto cero

Matriz de desempeño comparativo

4. Núcleos de juntas escalonadas y a inglete: ingeniería de precisión para minimizar pérdidas

Más allá de la clasificación macroscópica de las formas y materiales del núcleo, la geometría de la junta interna juega un papel decisivo en la determinación del rendimiento general del núcleo. Las juntas escalonadas, también conocidas como juntas escalonadas o intercaladas, organizan capas de laminación sucesivas con superposiciones desplazadas, distribuyendo efectivamente la reticencia del entrehierro a través de múltiples interfaces. Esta técnica reduce la saturación de flujo localizada que se produce en las juntas a tope convencionales, reduciendo tanto las pérdidas sin carga como la corriente magnetizante. Las juntas en inglete, por otro lado, emplean cortes en ángulo de precisión (típicamente 45 grados) en las intersecciones de las esquinas del yugo y las ramas, alineando la dirección de rodamiento del acero de grano orientado con la trayectoria del flujo para minimizar la desgana en cada curvatura. Avanzado núcleos de transformador integre funciones escalonadas y en inglete para lograr reducciones de pérdidas del 10 al 15 % en relación con los conjuntos simples de solapamiento a tope.

La precisión de fabricación requerida para estos tipos de juntas exige máquinas de corte transversal de alta gama con posicionamiento de la hoja controlado por CNC y medición del espesor en tiempo real. Jiangsu Jingtianxia Electric Technology Co., Ltd. ha invertido mucho en equipos automatizados de apilamiento de núcleos que mantienen una alineación a nivel de micras en cientos de capas de laminación, lo que garantiza una distribución uniforme del espacio de aire y un rendimiento electromagnético repetible. Los núcleos step-lap de la empresa se utilizan ampliamente en transformadores de distribución de alta eficiencia suministrados a empresas de servicios públicos de Europa y América del Norte, donde las estrictas normas de diseño ecológico exigen límites máximos de pérdida. Al combinar el corte de esquinas en inglete con el apilamiento automatizado, Jiangsu Jingtianxia logra un factor de apilamiento del 97,5 % para los núcleos CRGO, lo que se traduce en ahorros de energía tangibles durante la vida útil de 30 años del transformador.

Además, el sistema inteligente de almacenamiento en taller de la empresa rastrea cada lote de laminación a lo largo de toda la cadena de producción, desde el corte hasta el recocido y la inspección final, lo que garantiza una trazabilidad total y el cumplimiento de los planes de calidad específicos del cliente. Esta integración vertical, respaldada por líneas de producción logísticas automatizadas, permite a Jiangsu Jingtianxia ofrecer creación rápida de prototipos y plazos de entrega cortos para geometrías de núcleo personalizadas, una ventaja fundamental para proyectos con cronogramas de construcción ajustados.

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre los núcleos de transformadores de tipo núcleo y de tipo carcasa?

La principal diferencia reside en la disposición del devanado al núcleo. En tipo de núcleo núcleos de transformador , los devanados rodean las extremidades magnéticas, mientras que en los diseños de tipo concha, el circuito magnético rodea los devanados en múltiples lados. El tipo de núcleo ofrece una mejor refrigeración y un menor costo, mientras que el tipo de carcasa proporciona una menor reactancia de fuga y una resistencia superior a los cortocircuitos para aplicaciones de alta corriente.

P2: ¿Cómo reducen los núcleos de transformadores de metal amorfo las pérdidas de energía en comparación con los núcleos CRGO convencionales?

Las aleaciones amorfas carecen de una estructura de grano cristalino, lo que prácticamente elimina la anisotropía magnética y reduce las pérdidas por histéresis entre un 60% y un 70%. Además, su mayor resistividad eléctrica (aproximadamente tres veces mayor que la del CRGO) minimiza las pérdidas por corrientes parásitas, lo que los convierte en la opción más eficiente energéticamente para transformadores de distribución con factores de carga bajos.

P3: ¿Qué papel desempeña Jiangsu Jingtianxia Electric Technology Co., Ltd. en la cadena de suministro del núcleo del transformador?

Jiangsu Jingtianxia es un fabricante integrado verticalmente que diseña, produce y ofrece precisión. núcleos de transformador en todas las categorías principales. La empresa combina más de 46 expertos técnicos con sistemas automatizados de apilamiento, corte y almacenamiento para ofrecer soluciones integrales, desde núcleos escalonados CRGO hasta conjuntos de metal amorfo, respaldadas por un riguroso control de calidad y soporte logístico global.

P4: ¿Por qué el diseño de la junta (escalonada o en inglete) es fundamental para el rendimiento del núcleo del transformador?

La geometría de la articulación afecta directamente la reluctancia magnética en las interfaces yugo-rama. Las uniones escalonadas y en inglete reducen la saturación localizada y las franjas de flujo, lo que reduce las pérdidas sin carga y la corriente magnetizante entre un 10% y un 15%. Para transformadores de alta eficiencia, estos diseños de juntas de precisión son esenciales para cumplir con estrictas regulaciones energéticas y lograr ahorros de costos a largo plazo.
