¿Cómo funciona un sistema de apilamiento de núcleos?

En la fabricación de equipos eléctricos modernos, la precisión y eficiencia de la producción de núcleos de motores y transformadores determinan directamente el rendimiento, la confiabilidad y la rentabilidad de los productos finales. En el corazón de este proceso de producción se encuentra la líneas de montaje y apilamiento de núcleos , una integración sofisticada de manipulación mecánica, inspección óptica y sistemas de control automatizados. Este artículo proporciona una explicación técnica completa de cómo funciona un sistema de apilamiento de núcleos, desglosando sus principios básicos, módulos de equipos clave y el papel fundamental que desempeña en la fabricación industrial a gran escala.

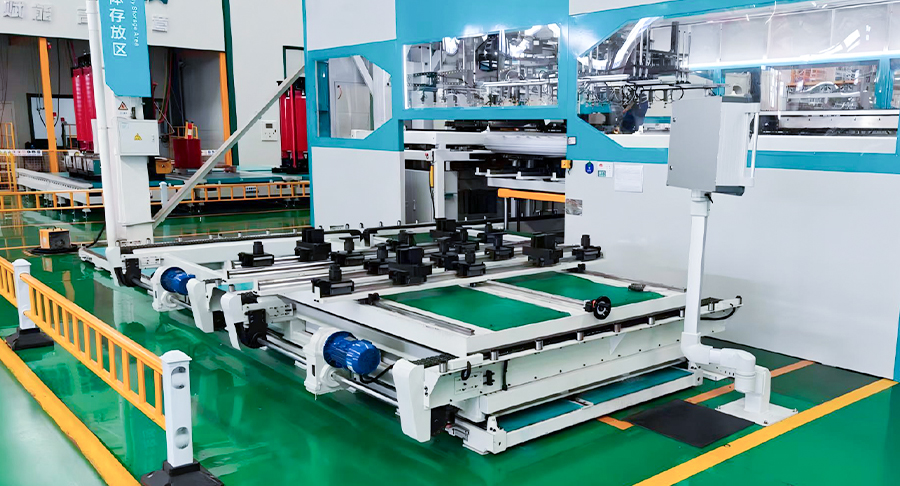

1. Principios fundamentales del apilamiento de núcleos

A líneas de montaje y apilamiento de núcleos El sistema está diseñado para transformar láminas delgadas individuales de acero eléctrico, comúnmente conocidas como laminaciones, en un núcleo laminado sólido y dimensionalmente preciso. El desafío fundamental es que cada laminación debe apilarse en una secuencia y orientación precisas para minimizar las pérdidas por corrientes parásitas y garantizar la uniformidad del flujo magnético. El sistema normalmente comienza con una líneas de montaje y apilamiento de núcleos Unidad de alimentación que recibe laminaciones precortadas o cortadas desde una máquina de corte transversal. Luego, estas laminaciones se transportan a una estación de apilado donde brazos robóticos o unidades de recogida y colocación servoaccionadas manejan cada hoja.

El ciclo de trabajo de un sistema típico se puede dividir en cuatro fases secuenciales: alimentación, detección de orientación, apilado y consolidación. Durante la fase de alimentación, las laminaciones se singularizan y alinean mediante alimentadores vibratorios o cintas transportadoras. En la fase de detección de orientación, sensores ópticos o cámaras de visión artificial identifican el lado de las rebabas, las posiciones de las muescas y cualquier defecto de la superficie. La fase de apilamiento implica la colocación precisa de cada laminación en una pila en crecimiento, a menudo utilizando pinzas de vacío para evitar rayar el material. Finalmente, la fase de consolidación utiliza soldadura, entrelazado o unión adhesiva para asegurar la pila en una sola unidad rígida. Todo este flujo de trabajo está orquestado por un controlador lógico programable (PLC) que sincroniza todas las piezas móviles con una precisión de micras.

2. Módulos de equipos básicos y sus funciones

entender cómo funciona un sistema de apilamiento de núcleos , es imprescindible examinar sus módulos principales. Cada módulo contribuye con una función específica y su perfecta integración define el rendimiento general del sistema. A continuación se muestra un desglose de los cuatro módulos principales que se encuentran en la moderna líneas de montaje y apilamiento de núcleos :

• Módulo de Alimentación y Singulación: Esta unidad recibe laminaciones a granel desde cargadores o cintas transportadoras. Utiliza sopladores de aire y separadores mecánicos para garantizar que solo una laminación a la vez ingrese al área de apilamiento. Las velocidades de alimentación de alta velocidad pueden alcanzar hasta 60 piezas por minuto, dependiendo del espesor y tamaño de la laminación.
• Módulo de Visión e Inspección: Equipado con cámaras de alta resolución y retroiluminación, este módulo verifica cada laminación en busca de tolerancias dimensionales, altura de rebabas y planitud de la superficie. Cualquier laminación que no pase la inspección se rechaza automáticamente en un contenedor separado, evitando que los defectos se propaguen al núcleo final.
• Módulo de Apilamiento y Posicionamiento: Este es el núcleo del sistema. Un pórtico servoaccionado o un robot SCARA recoge cada laminación inspeccionada y la coloca en un dispositivo de apilado. El dispositivo suele incluir pasadores guía que coinciden con los orificios de las laminaciones, asegurando la alineación rotacional. Para núcleos de transformadores con múltiples patas, el sistema puede apilar cada pata por separado antes de unirlas.
• Módulo de Consolidación y Eyección: Una vez que se alcanza la altura de la pila objetivo (medida por el recuento de capas o el sensor óptico de altura), el módulo aplica uno de tres métodos de consolidación: soldadura TIG en múltiples puntos, enclavamiento mecánico mediante marcas perforadas o curado adhesivo con unión térmica o UV. Luego, el núcleo terminado se expulsa a un transportador de salida para su posterior procesamiento o envasado.

La coordinación entre estos módulos es crítica. Por ejemplo, si el módulo de visión detecta una laminación desalineada, el módulo de apilamiento debe ajustar su trayectoria de colocación en tiempo real. Fabricantes líderes como Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. han desarrollado algoritmos de software patentados que permiten dicho control adaptativo, haciendo que sus líneas de montaje y apilamiento de núcleos particularmente robusto para entornos de producción de bajo volumen y alta mezcla.

3. Clasificación de los sistemas de apilamiento de núcleos

Según la configuración y la aplicación, líneas de montaje y apilamiento de núcleos se puede dividir en tres categorías principales. Cada categoría satisface distintos requisitos de producción, desde la producción en masa de alta velocidad hasta la creación de prototipos flexibles. Las siguientes subsecciones proporcionan un análisis en profundidad de cada tipo.

3.1 Sistemas de apilamiento integrados en línea

Los sistemas integrados en línea están conectados directamente a la línea de corte longitudinal o transversal aguas arriba. Tan pronto como se cortan las laminaciones, se introducen inmediatamente en la unidad de apilado sin almacenamiento intermedio. Este diseño minimiza la manipulación de materiales y reduce el riesgo de daños en los bordes. La característica que define a los sistemas en línea es su velocidad de sincronización: funcionan al mismo ritmo de ciclo que la máquina de corte, normalmente entre 40 y 80 golpes por minuto. Sus características técnicas incluyen apilamiento de doble cabezal para la colocación simultánea de dos laminaciones, monitoreo de espesor en tiempo real mediante sensores láser y cambio automático de herramientas para diferentes anchos de núcleo.

Las aplicaciones típicas de los sistemas en línea son la producción a gran escala de núcleos de transformadores de distribución y estatores de motores de vehículos eléctricos, donde la calidad constante y el alto rendimiento son primordiales. La principal ventaja sobre los sistemas fuera de línea es la eliminación del almacenamiento intermedio, lo que ahorra espacio y reduce el inventario de trabajos en curso. Además, los sistemas en línea pueden detectar defectos de corte inmediatamente, lo que permite una retroalimentación instantánea a la unidad de corte. Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. ofrece soluciones en línea que incorporan interfaces inteligentes de almacenamiento en taller, lo que permite un intercambio de datos fluido con sistemas de planificación de recursos empresariales (ERP). Esta integración garantiza que cada lote de núcleos sea rastreable desde la materia prima hasta el producto terminado.

3.2 Sistemas de apilamiento independientes sin conexión

Los sistemas independientes fuera de línea funcionan independientemente del proceso de corte. Primero se cortan las laminaciones, se apilan en cargadores y luego se transportan a la estación de apilado. Este desacoplamiento permite a los planificadores de producción ejecutar la línea de corte con la máxima eficiencia mientras la línea de apilamiento maneja diferentes tipos de núcleos en paralelo. El enfoque fuera de línea es particularmente adecuado para entornos de talleres donde los tamaños de los pedidos son pequeños pero varían significativamente en la geometría del núcleo. Un componente crítico de los sistemas fuera de línea es el cambiador automático de cargadores, que puede contener hasta 12 tipos de laminación diferentes y cambiar entre ellos en cuestión de minutos.

Tecnológicamente, los sistemas fuera de línea suelen incorporar sistemas de visión más avanzados porque las laminaciones pueden haber estado almacenadas durante horas o días, acumulando polvo u oxidación menor. Por lo tanto, el módulo de visión en sistemas fuera de línea incluye cepillos de limpieza adicionales y eliminadores de estática. Los métodos de consolidación son similares a los sistemas en línea, pero los sistemas fuera de línea frecuentemente usan unión adhesiva en lugar de soldadura porque el adhesivo permite una mejor distribución de la tensión en núcleos con geometrías escalonadas complejas. Para los fabricantes que buscan pasar del apilamiento manual, los sistemas independientes fuera de línea ofrecen una inversión inicial más baja y una integración más sencilla con los equipos de manipulación de materiales existentes. Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. proporciona plataformas modulares fuera de línea que se pueden configurar con operación de pila única o doble, brindando a los clientes la flexibilidad de escalar la producción a medida que crece la demanda.

3.3 Sistemas de apilamiento de torreta giratoria

Los sistemas de torreta giratoria representan el último avance en líneas de montaje y apilamiento de núcleos tecnología. En lugar de un único dispositivo de apilamiento estacionario, estos sistemas emplean una torreta giratoria que sostiene múltiples paletas de apilamiento. Mientras un palet se llena con laminaciones, otro palet se consolida y expulsa, y se prepara un tercer palet para el siguiente lote. Este procesamiento paralelo reduce drásticamente el tiempo de inactividad y aumenta el rendimiento general hasta en un 40 % en comparación con los diseños de una sola estación.

El mecanismo de la torreta es impulsado por un motor de torsión de accionamiento directo que proporciona una rotación excepcionalmente suave y un posicionamiento angular preciso. Cada palet está equipado con su propio conjunto de pasadores guía y mecanismos de sujeción, lo que permite que el sistema cambie entre diferentes tamaños de núcleo sin intervención manual. Los sistemas de torreta giratoria son ideales para la producción de gran volumen de núcleos estandarizados, como los utilizados en inductores y transformadores de distribución pequeños. Su tamaño compacto también los hace atractivos para fábricas con espacio limitado. Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. ha implementado con éxito sistemas de torreta giratoria en los sitios de varios clientes, logrando índices de defectos inferiores al 0,2 % y una efectividad general del equipo (OEE) superior al 85 %.

Para resumir los pasos operativos en los tres tipos de sistemas, la siguiente lista ordenada describe el procedimiento genérico para un ciclo de apilamiento típico:

1. Carga de materiales: Las laminaciones se cargan en el cargador del alimentador o se alimentan directamente desde la línea de corte.
2. Singulación y orientación: Cada laminación se separa, se alinea y el lado con rebabas se detecta mediante visión.
3. Colocación: El robot o pórtico recoge la laminación y la coloca en la plataforma de apilamiento con una precisión de micras.
4. Conteo de capas y verificación de altura: El sistema cuenta cada capa y compara la altura creciente de la pila con el objetivo.
5. Consolidación: Una vez que se alcanza el objetivo, el sistema suelda, entrelaza o une la pila en un núcleo sólido.
6. Eyección y transporte: El núcleo terminado se expulsa a un transportador para su procesamiento o envasado posterior.

4. Integración con la fabricación inteligente

moderno líneas de montaje y apilamiento de núcleos ya no son máquinas aisladas; son nodos integrales en el ecosistema más amplio de fábricas inteligentes. A través del Internet industrial de las cosas (IIoT), estos sistemas transmiten continuamente datos sobre tiempos de ciclo, tasas de defectos y desgaste de consumibles a un sistema central de ejecución de fabricación (MES). Este enfoque basado en datos permite el mantenimiento predictivo, lo que reduce el tiempo de inactividad no planificado hasta en un 30 %. Por ejemplo, Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. ha incorporado sistemas inteligentes de almacenamiento en taller y líneas de producción logística automatizadas que interactúan directamente con sus equipos de apilamiento, creando un flujo de material totalmente automatizado desde bobinas de acero en bruto hasta núcleos de transformadores terminados.

Además, los sistemas avanzados ahora incluyen algoritmos de autoaprendizaje que ajustan los parámetros de apilamiento en función del rendimiento histórico. Si un lote de laminación en particular muestra una mayor variación de rebabas, el sistema puede reducir automáticamente la velocidad de colocación para mantener la precisión. Este nivel de adaptabilidad es particularmente valioso en regiones con diferentes calidades de materias primas. Combinando mecánica de precisión con software inteligente, Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. continúa ampliando los límites de lo que líneas de montaje y apilamiento de núcleos puede lograr, ofreciendo soluciones de soporte integrales que cubren todo, desde el corte transversal del núcleo hasta el ensamblaje final.

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre los sistemas de apilamiento en línea y fuera de línea?

Los sistemas en línea están conectados directamente a la línea de corte y funcionan a la misma velocidad, lo que los hace ideales para la producción continua de gran volumen. Los sistemas fuera de línea funcionan de forma independiente, lo que permite una mayor flexibilidad en el manejo de diferentes tamaños y geometrías de núcleo, lo que se adapta a entornos de taller o de bajo volumen y alta mezcla.

P2: ¿Cómo mejora la productividad un sistema de torreta giratoria en comparación con un sistema de estación única?

Un sistema de torreta giratoria utiliza múltiples paletas en un mecanismo giratorio. Mientras se llena un pallet, otro se consolida y un tercero se expulsa o prepara. Este flujo de trabajo paralelo elimina el tiempo de espera entre ciclos, lo que aumenta el rendimiento general hasta en un 40 % sin sacrificar la precisión del apilamiento.

P3: ¿Qué métodos de consolidación se utilizan habitualmente en las líneas de montaje y apilamiento de núcleos y cuál es el mejor?

Los tres métodos principales son la soldadura TIG, el entrelazado mecánico y la unión adhesiva. La soldadura ofrece una alta resistencia mecánica, el entrelazado es más rápido y no requiere consumibles, y la unión adhesiva proporciona un mejor rendimiento magnético al reducir la tensión interna. La mejor opción depende de la aplicación principal: soldadura para grandes transformadores de potencia, enclavamiento para motores producidos en masa y adhesivo para diseños de alta eficiencia con juntas escalonadas.

P4: ¿Cómo garantiza Jiangsu Jingtianxia Electric Technology Co., Ltd. el control de calidad en todos sus sistemas de apilamiento?

Jiangsu Jingtianxia integra inspección visual de múltiples etapas, monitoreo de espesor en tiempo real y rechazo automatizado de laminaciones defectuosas. Sus sistemas también introducen datos de producción en una plataforma MES, lo que permite una trazabilidad total y un control estadístico del proceso. Con más de 46 talentos técnicos profesionales, la empresa mantiene rigurosos protocolos de prueba para cada sistema antes de la entrega, lo que garantiza un rendimiento constante en las instalaciones del cliente.

P5: ¿Pueden los sistemas de apilamiento de núcleos manejar diferentes materiales de laminación, como acero amorfo o acero al silicio?

Sí, los sistemas modernos están diseñados con presión de agarre ajustable, velocidades de alimentación variables y algoritmos de visión personalizables para adaptarse a una amplia gama de materiales. El acero amorfo, que es más delgado y quebradizo, requiere un manejo más suave y a menudo se beneficia de la unión adhesiva en lugar de la soldadura. Jiangsu Jingtianxia ofrece configuraciones personalizadas para adaptarse a características específicas del material.

P6: ¿Cuál es el retorno de la inversión (ROI) típico para automatizar un proceso de apilamiento de núcleos manual?

Si bien el retorno de la inversión exacto varía según el volumen de producción, la mayoría de los fabricantes ven la recuperación dentro de 18 a 24 meses. La automatización reduce los costos de mano de obra, elimina el error humano, aumenta el rendimiento y mejora el rendimiento del material. Además, los sistemas automatizados permiten el funcionamiento las 24 horas del día, los 7 días de la semana, lo que acelera aún más el retorno de la inversión (ROI) para líneas de productos de alta demanda.
