¿Para qué se utiliza una máquina de corte transversal de núcleos en la industria de transformadores?

En el ecosistema moderno de fabricación de transformadores, la precisión y la eficiencia no son meros objetivos operativos, sino requisitos fundamentales para la confiabilidad del producto y el control de costos. En el corazón de este entorno impulsado por la precisión se encuentra la máquinas de corte transversal de núcleos , una categoría de equipo especializado diseñado para procesar láminas de acero al silicio en las dimensiones exactas requeridas para la laminación del núcleo del transformador. A diferencia de las líneas de corte o corte de uso general, estas máquinas están diseñadas para manejar las propiedades físicas únicas de los aceros eléctricos de grano orientado, lo que garantiza una formación mínima de rebabas, cortes angulares exactos y factores de apilamiento consistentes. Este artículo proporciona un examen técnico exhaustivo de cómo máquinas de corte transversal de núcleos funcionan dentro de la industria de los transformadores, sus clasificaciones principales y el papel fundamental que desempeñan en los flujos de trabajo de fabricación inteligentes modernos.

El núcleo del transformador, típicamente construido a partir de capas apiladas de fino acero al silicio, determina la eficiencia magnética de la unidad, las pérdidas sin carga y el rendimiento térmico general. Cualquier desviación en la longitud del corte, la cuadratura o la calidad del borde se traduce directamente en mayores pérdidas por corrientes parásitas o ruido audible. Por lo tanto, máquinas de corte transversal de núcleos No son cizallas independientes sino sistemas integrados que incorporan mecanismos de alimentación, unidades de enderezamiento, codificadores de medición de precisión y estaciones de punzonado o entallado de alta velocidad. Para apreciar toda su utilidad, es esencial examinar las tres categorías principales de productos que dominan el mercado actual: líneas de corte modulares de alta velocidad , cizallas transversales CNC de precisión , y sistemas integrados de apilado y corte . Cada categoría aborda distintas escalas de producción, grados de materiales y requisitos de automatización, ofreciendo a los fabricantes un enfoque personalizado para la fabricación de núcleos.

1. Líneas de corte modulares de alta velocidad

La primera gran clasificación abarca líneas de corte modulares de alta velocidad , que están diseñados para operaciones continuas y de alto rendimiento típicas de los productores de transformadores a gran escala. Estos máquinas de corte transversal de núcleos operar a velocidades de línea superiores a 120 metros por minuto, incorporando rodillos de alimentación servoaccionados y algoritmos de compensación de longitud en tiempo real. La característica definitoria de esta categoría es su arquitectura modular: la línea se puede ampliar con unidades de punzonado adicionales, estaciones de corte en V o incluso transportadores de apilamiento automático sin reemplazar el marco base. Para los fabricantes que producen transformadores de distribución en grandes volúmenes, esta modularidad ofrece un camino claro para mejorar la capacidad y al mismo tiempo proteger la inversión de capital inicial.

Funcionalmente, una línea modular de alta velocidad comienza con un desenrollador que maneja bobinas de hasta 25 toneladas, seguido de un nivelador de precisión que retira el juego de bobinas. La estación de corte utiliza una cizalla giratoria o una cuchilla de guillotina impulsada por un motor de CA de alto par, logrando longitudes de corte con tolerancias de ±0,05 mm. Los modelos avanzados integran detección óptica de bordes para compensar la desviación del material, asegurando que el corte transversal permanezca perfectamente perpendicular a la dirección de laminado. Esta categoría sobresale en el procesamiento de aceros al silicio de grado estándar M4 y M5, comúnmente utilizados en transformadores sumergidos en aceite con capacidad de hasta 10 MVA. El principal diferenciador es la capacidad de mantener una calidad constante a altas velocidades y, al mismo tiempo, permitir un cambio rápido entre diferentes diseños de núcleo, normalmente en 15 minutos.

Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. ha desarrollado una línea modular patentada de alta velocidad que incorpora monitoreo de espesor en tiempo real y ajuste adaptable de la holgura de la hoja, abordando uno de los desafíos más persistentes en el corte de alta velocidad: el crecimiento de rebabas en tiradas de producción extendidas. Con más de 46 especialistas técnicos internos, la empresa ha perfeccionado sus algoritmos de control de alimentación para reducir la desviación de longitud en un 40 % en comparación con los sistemas convencionales. Esta solución es especialmente valorada por los clientes que producen núcleos de aleaciones amorfas, donde incluso pequeñas imperfecciones en los bordes pueden causar importantes dificultades de montaje.

• Velocidad máxima de corte: 150 m/min con amortiguación activa de vibraciones.
• Capacidad de punzonado integrada: hasta 4 muescas por ciclo con profundidad programable.
• Recolección automática de chatarra y recorte de bordes para operación continua.
• Interfaz de diagnóstico remoto compatible con sistemas MES de fábrica.

En comparación con otras categorías, la línea modular de alta velocidad ofrece el costo por pieza más bajo para tiradas de producción largas, pero requiere una superficie de piso más grande y una capacitación del operador más sofisticada. Es la opción preferida para plantas de transformadores dedicadas con carteras de productos estables.

2. Cizallas transversales CNC de precisión

La segunda categoría comprende cizallas transversales CNC de precisión , que priorizan la precisión y la flexibilidad sobre el rendimiento bruto. Estos máquinas de corte transversal de núcleos Por lo general, se utilizan en entornos de talleres o para el desarrollo de prototipos, donde las longitudes de corte varían con frecuencia y los grados de los materiales varían desde acero al silicio estándar hasta aleaciones ultrafinas de alta permeabilidad. A diferencia de las líneas modulares, las cizallas de precisión emplean una construcción rígida con marco en C y un sistema de accionamiento de hoja hidromecánico que ofrece un corte limpio y perpendicular con una desviación mínima de la hoja, logrando tolerancias tan ajustadas como ±0,02 mm en un ancho de 1000 mm.

El flujo de trabajo operativo de una cizalla de precisión incluye un alimentador de rodillos servoaccionado con codificadores absolutos, un tope trasero programable para ajuste de longitud y un panel de control digital que almacena hasta 500 programas de corte. Una característica técnica distintiva es la corte adaptativo sobre la marcha capacidad, donde la cizalla inicia el corte mientras el material aún está en movimiento, lo que reduce el tiempo del ciclo sin comprometer la precisión. Esto hace que la categoría sea ideal para producir núcleos escalonados y uniones entrelazadas, donde cada laminación requiere dimensiones ligeramente diferentes para lograr una distribución óptima del flujo magnético. Las máquinas también admiten cortes a inglete de hasta 45 grados, ampliando su aplicación a transformadores de núcleo bobinado.

Los escenarios de aplicación típicos incluyen talleres de reparación y mantenimiento, laboratorios de investigación y fabricantes de lotes pequeños de transformadores especiales para aplicaciones ferroviarias o marítimas. La ventaja de diferenciación radica en la capacidad de procesar materiales frágiles, como aceros de alta inducción de 0,18 mm de espesor, sin generar grietas en los bordes ni delaminación, un problema que a menudo afecta a las cizallas rotativas de alta velocidad. Además, la interfaz CNC permite una integración perfecta con los sistemas CAD, lo que permite la importación directa de patrones de corte desde el software de diseño principal.

Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. ofrece una variante de cizalla de precisión equipada con un módulo de inspección de bordes basado en láser que rechaza cualquier hoja con microrebabas superiores a 0,03 mm, lo que garantiza que solo las laminaciones sin defectos pasen a la estación de apilado. Esta capacidad se alinea con la cartera más amplia de la empresa, que incluye equipos de apilamiento inteligentes y almacenamiento automatizado, creando un sistema de garantía de calidad de circuito cerrado. La categoría de cizalla de precisión, si bien es más lenta que las líneas modulares, ofrece un acabado superficial superior y, a menudo, se utiliza como una máquina complementaria para pedidos de bajo volumen y gran variedad.

1. Establezca la longitud de corte objetivo y el ángulo de inglete a través de la HMI de la pantalla táctil.
2. Cargue la bobina e inicie el ciclo de alisado automático.
3. Realice un corte de prueba y verifique las dimensiones utilizando el comparador óptico integrado.
4. Comenzar la producción; el sistema ajusta automáticamente la compensación de alimentación basándose en la retroalimentación del codificador en tiempo real.

En términos de costo-beneficio, las cizallas CNC de precisión exigen una mayor inversión inicial por unidad de producción, pero ofrecen una flexibilidad incomparable, lo que las hace indispensables para los fabricantes de transformadores que atienden a diversas especificaciones de los clientes.

3. Sistemas integrados de apilamiento y corte

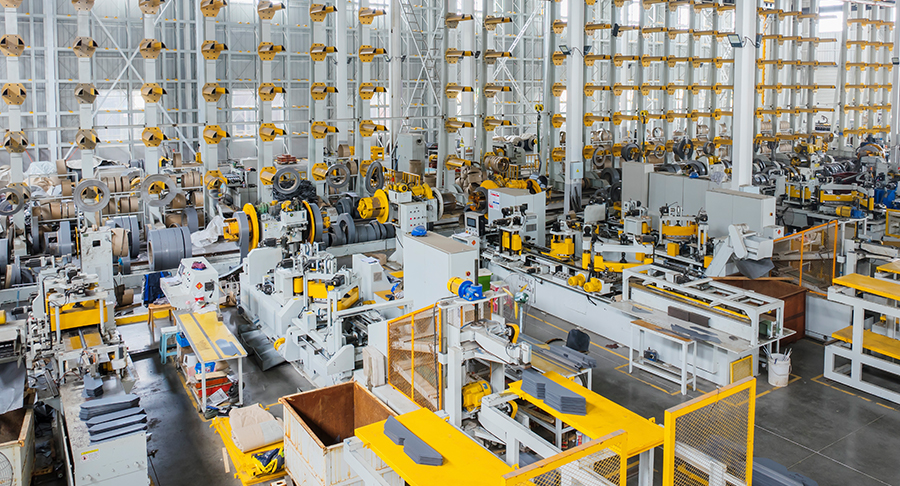

La tercera categoría y la más avanzada tecnológicamente es la sistema integrado de apilado y corte , que combina el corte transversal con el apilado robótico en un único proceso continuo. Estos máquinas de corte transversal de núcleos no son simplemente herramientas de corte, sino celdas de trabajo completas que transforman el material de bobina en paquetes de núcleos listos para ensamblar. El sistema consta de un módulo de corte ascendente (generalmente una cizalla de precisión o un cortador giratorio de alta velocidad) seguido de un transportador que alimenta las laminaciones cortadas a un robot de pórtico multieje o una unidad de recogida y colocación estilo delta. El robot organiza cada laminación en una secuencia de apilamiento predefinida, aplicando adhesivo o presión de entrelazado según sea necesario.

La principal innovación técnica es la control de registro en tiempo real , donde el módulo de corte y el robot de apilado comparten un sistema de coordenadas común derivado de sensores de bordes y cámaras de visión. Esto garantiza que cada capa se apile con una precisión angular superior a 0,01°, fundamental para reducir la pérdida del núcleo en transformadores de alta eficiencia (IE4 y superiores). El sistema también incluye una estación de pesaje integrada que calcula el factor de apilamiento por capa, proporcionando retroalimentación inmediata para el ajuste del proceso. Esta categoría se utiliza predominantemente para transformadores de potencia grandes (más de 50 MVA) y para transformadores de tracción donde el peso del núcleo y la simetría afectan directamente el rendimiento dinámico.

En comparación con el corte independiente y el apilado manual, el sistema integrado reduce la dependencia de la mano de obra hasta en un 70 % y elimina los daños inducidos por la manipulación, lo que es especialmente beneficioso para materiales de calibre fino (0,15 mm). Sin embargo, la complejidad del sistema requiere un software sofisticado para la generación de patrones, secuenciación de capas y prevención de colisiones. También exige un mayor nivel de mantenimiento predictivo debido al funcionamiento sincronizado de los subsistemas mecánicos, neumáticos y de visión.

Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. ha implementado sus sistemas integrados de apilamiento y corte en varias fábricas de transformadores de nivel 1 en toda Asia, logrando una reducción documentada del 25 % en el tiempo del ciclo de ensamblaje central. Los algoritmos de apilamiento patentados de la compañía, desarrollados por su equipo de 46 talentos técnicos profesionales, tienen en cuenta la deformación del material y las variaciones de espesor, ajustando dinámicamente la fuerza de recogida y el ángulo de colocación del robot. Esta solución forma parte de la cartera inteligente integral de la empresa, que también incluye líneas logísticas automatizadas y sistemas de almacén, lo que subraya su compromiso con las soluciones de fabricación digital de extremo a extremo para la industria energética.

A través de este marco de tres categorías, se hace evidente que seleccionar el instrumento apropiado máquinas de corte transversal de núcleos depende de equilibrar el volumen de producción, la diversidad de materiales y el nivel de integración con el ensamblaje posterior. Tecnología eléctrica Co., Ltd. de Jiangsu Jingtianxia. aborda esta diversidad ofreciendo las tres configuraciones, respaldadas por una sólida red de servicio posventa y consultoría de optimización de procesos. El profundo conocimiento de la física del núcleo de la empresa, combinado con la fabricación interna de componentes mecánicos clave, le permite adaptar los parámetros de cada máquina al grado de acero magnético específico y a la geometría del núcleo requerida por el cliente. Ya sea que la prioridad sea el máximo rendimiento, la máxima precisión o la automatización total, la industria moderna de los transformadores depende de estos sistemas de corte especializados para mantener la competitividad en un mercado global cada vez más impulsado por la eficiencia.
