Línea de producción de apilamiento automático de núcleos de transformadores en línea ZXD-440

Responsabilidades del comprador

• Suministre y conecte el cable de alimentación al gabinete eléctrico del equipo según las condiciones del servicio público; conecte el cable de conexión a tierra requerido al punto de conexión designado en el equipo.
• Construcción de cimentaciones de equipos (incluyendo perforación de núcleos, conductos de PVC, etc.), tuberías, piezas empotradas y sistemas de puesta a tierra.
• Grúa aérea/grúa móvil/carretilla elevadora y otros equipos necesarios para la descarga, posicionamiento e instalación/puesta en servicio en el sitio del comprador.
• Aire comprimido, electricidad y materiales auxiliares para la puesta en servicio de equipos, entregados en el lugar designado.
• Los materiales de prueba para la puesta en servicio se entregaron en el lugar designado.



Entrega, aceptación e inspección

• Normas de inspección: este Acuerdo Técnico y las normas nacionales aplicables del fabricante.
• La aceptación e inspección serán realizadas por ambas partes en el sitio de producción del proveedor de conformidad con el Acuerdo Técnico; el equipo se envía después de pasar la inspección.
• Se realizarán pruebas de rendimiento completas en el sitio del usuario final; ambas partes realizarán la aceptación artículo por artículo según el Contrato y el Acuerdo Técnico; ambas partes firmarán un Informe de Aceptación al aprobarlo.

Composición del equipo

Composición completa del equipo
No.	Componente	Cantidad.	Observaciones

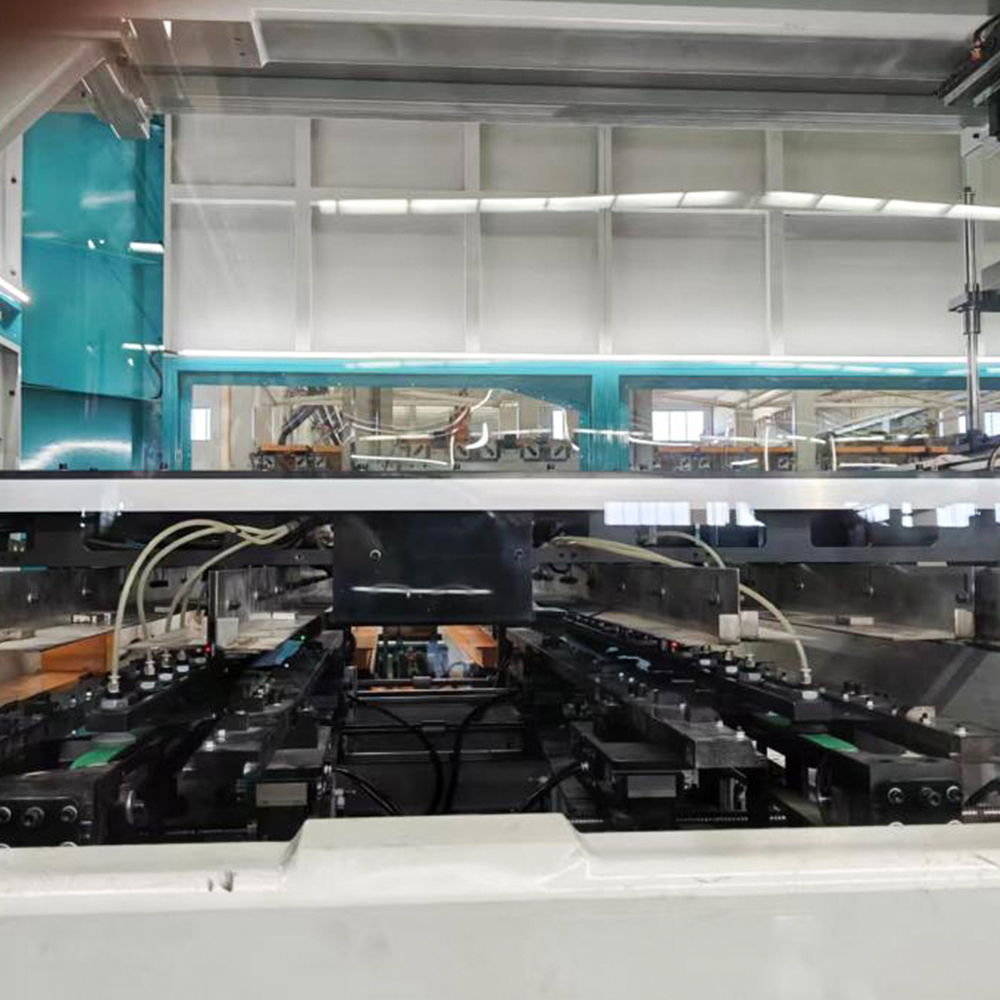

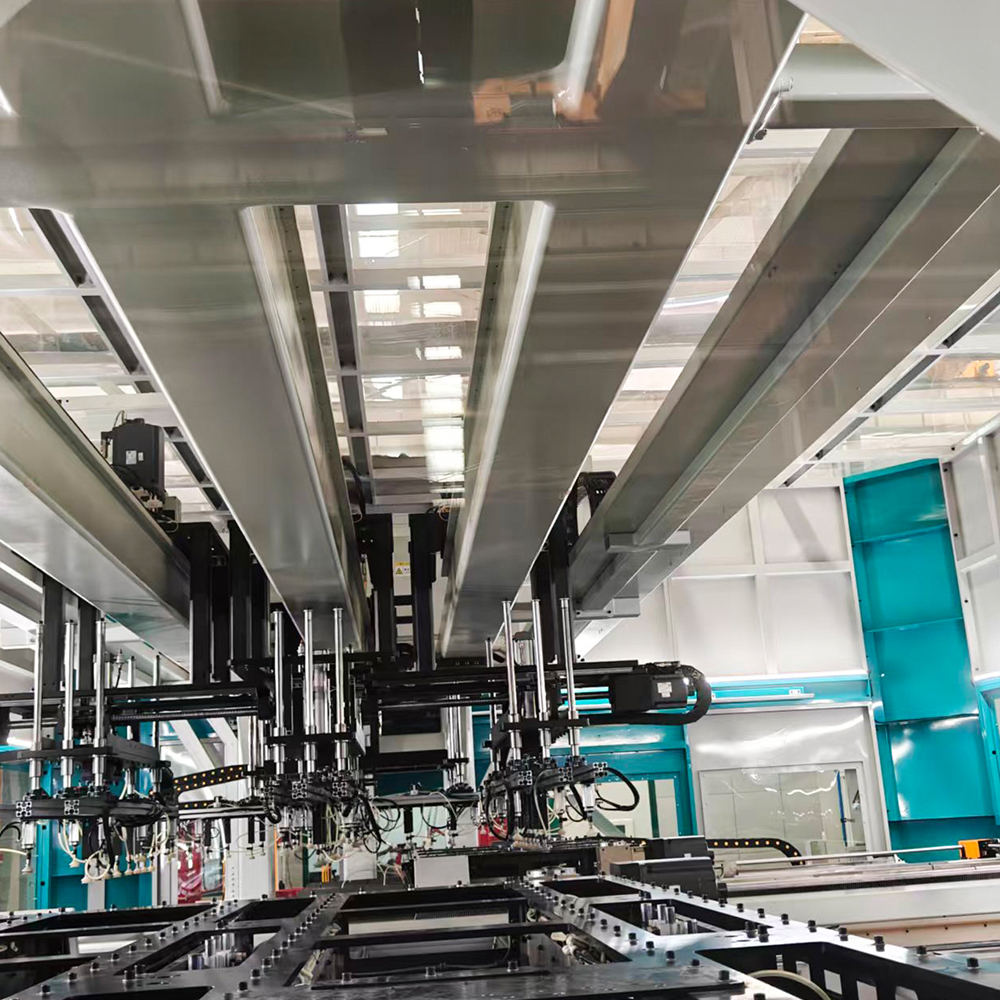

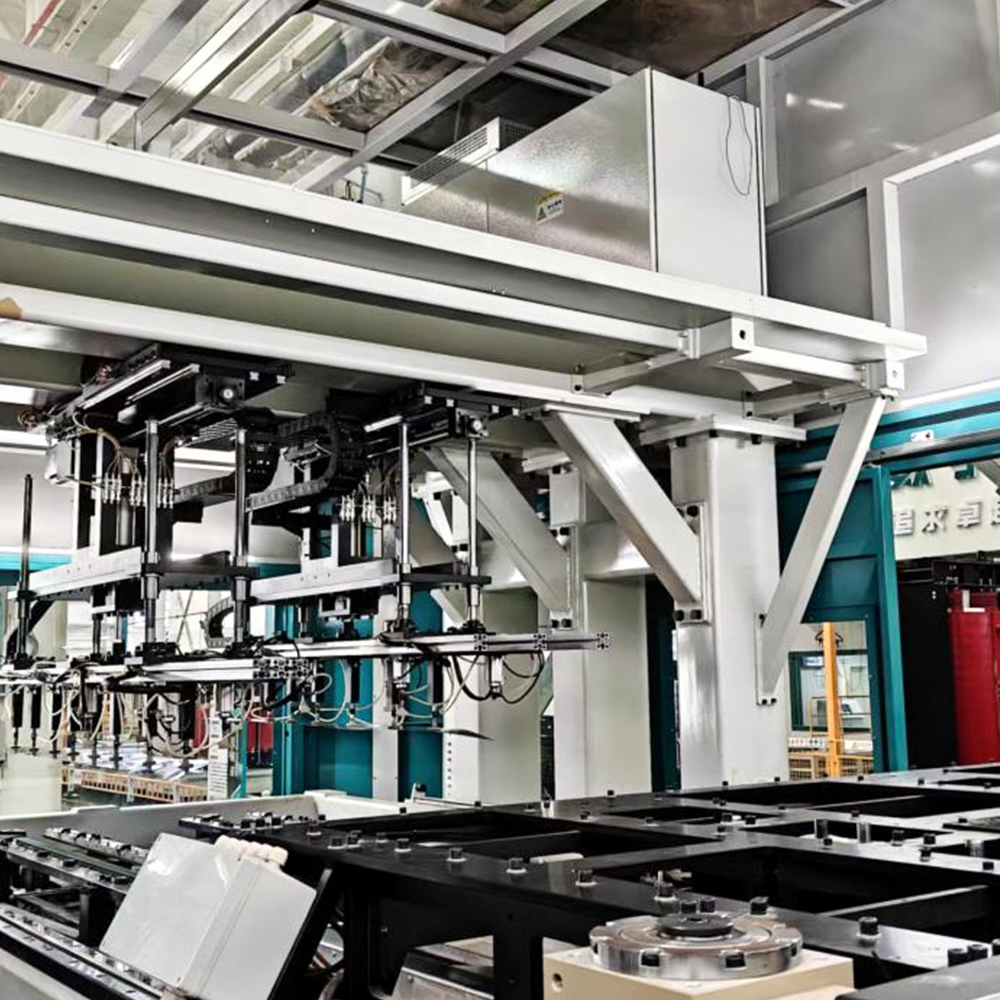

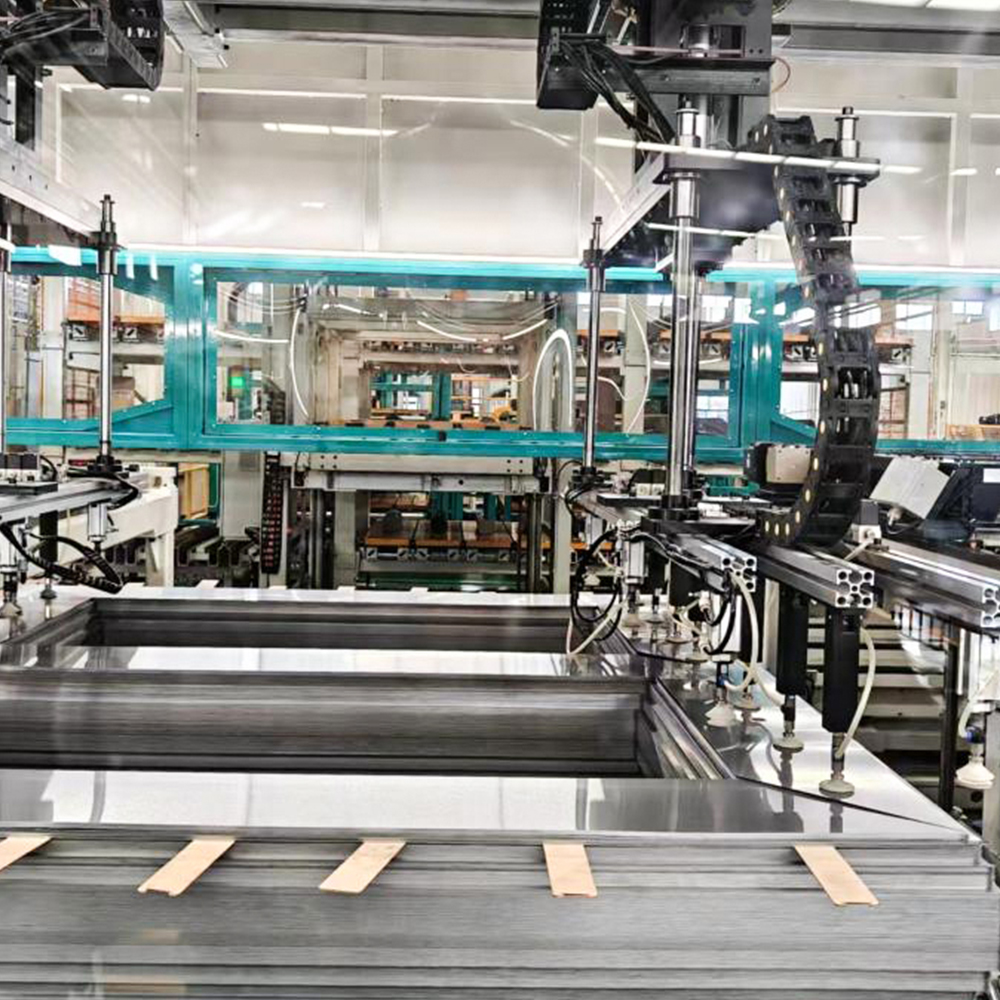

1	Equipamiento Cuerpo principal	1 juego
2	Cama de distribución y transporte de materiales	1 juego

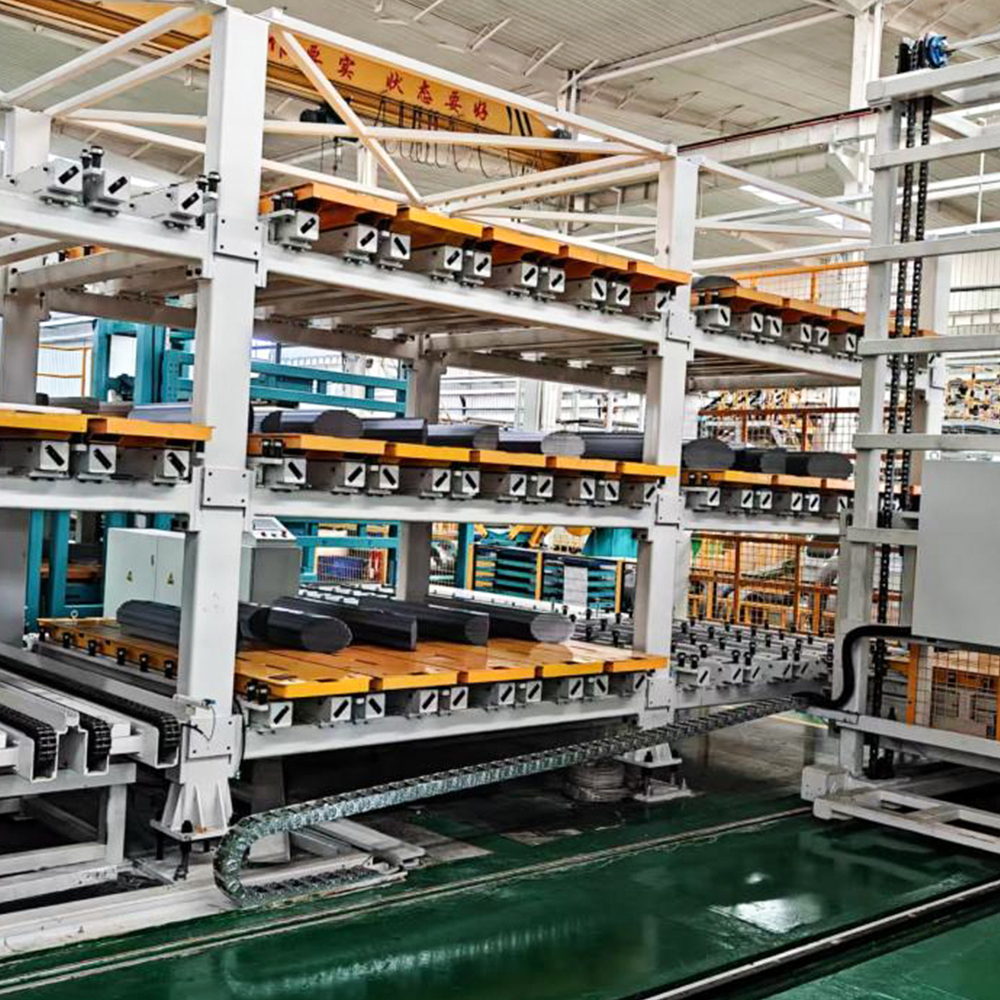

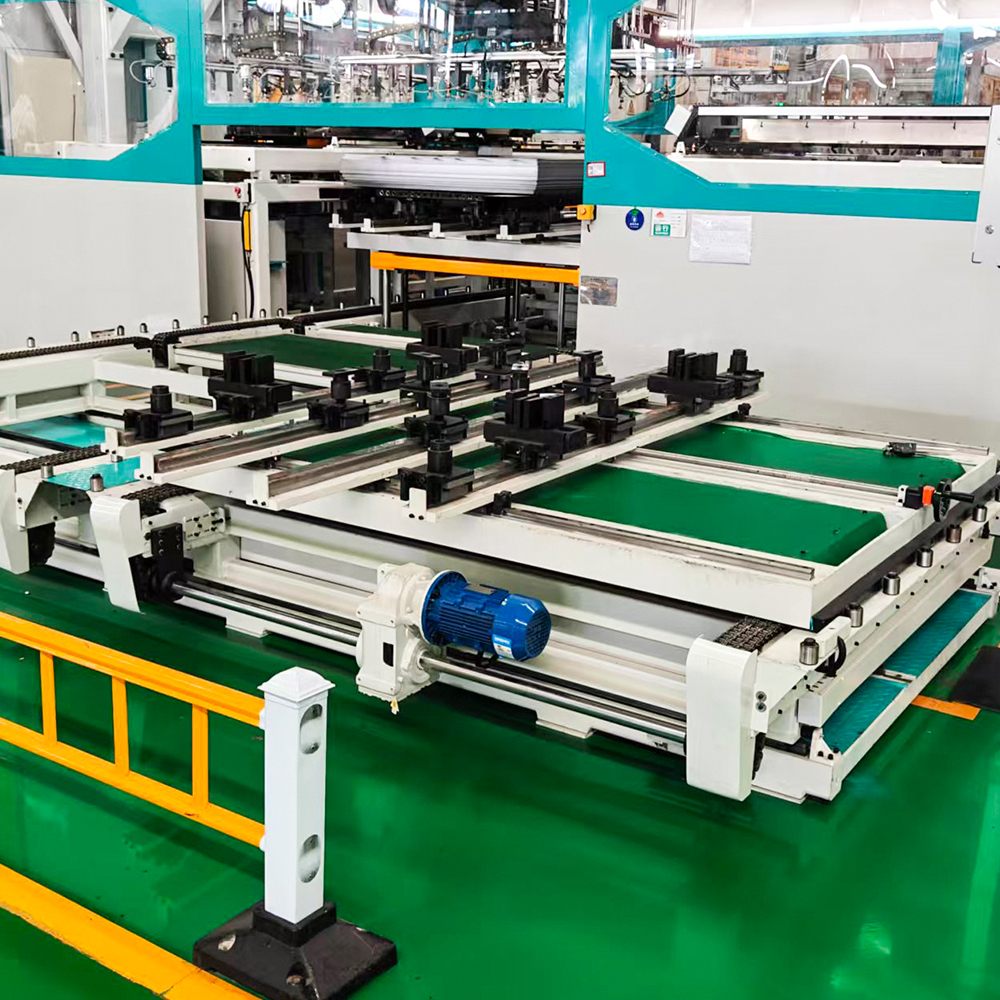

3	Plataformas de apilamiento de productos terminados y plataformas de intercambio	4+4 juegos	4 apilamiento + 4 en espera
4	Gabinete de control eléctrico	1 juego	Incluye controlador de sistema, servoaccionamientos e inversor de frecuencia

Parámetros técnicos principales (máquina apiladora)

No.	Parámetro de rendimiento		ZXD-440
1	Especificaciones de laminación	Ancho	50–440 mm
		Espesor	0,18–0,35 mm
		Longitud de las extremidades laterales	380 mm (de esquina a esquina) – 2500 mm (de punta a punta)
		Longitud del yugo	380 mm (de esquina a esquina) – 2500 mm (de punta a punta)
		Extremidad central	380–2060 mm
		Núcleo máximo (L×W×H)	2500×2500×600 mm
3	Precisión de apilamiento	Dirección de longitud del mismo grado	≤±0,5 mm
		Dirección de ancho del mismo grado	≤±0,5 mm
		Error de espesor del mismo grado (apilado por recuento de hojas)	≤1 mm
	Nota:	La precisión del núcleo se ve afectada simultáneamente por la precisión del corte de las láminas y la precisión del apilamiento. Se requiere una remodelación manual después del apilamiento para lograr una mayor precisión. Si el cierre por remodelación debido a los requisitos de mayor precisión del comprador reduce la productividad del equipo en la producción normal, la responsabilidad recae en el comprador y no está relacionada con el equipo del proveedor.
8	Tiempo de ciclo de apilamiento		Aprox. 60 hojas/min Núcleo estándar de aceptación: Ancho 260 mm; Largo 1000 mm
9	Suministro de aire	Presión	≥0,6 MPa
		Consumo total de aire (generador de vacío que ahorra energía; reduce los costos de aire comprimido)	≤0,6 m³/min
10	Ruido del equipo		≤80 dB
11	Color del equipo		Estándar de fábrica: Color principal: Gris claro 7035, Azul cielo 5015; Piezas móviles: Amarillo señal 1003. Colores personalizados disponibles.
12	Voltaje de trabajo	Fluctuación de voltaje	380 V ±10%
		Frecuencia	50 Hz ±2%
13	Capacidad instalada		55 kW

Componentes principales y marcas (Línea de corte)

No.	Artículo	Marca

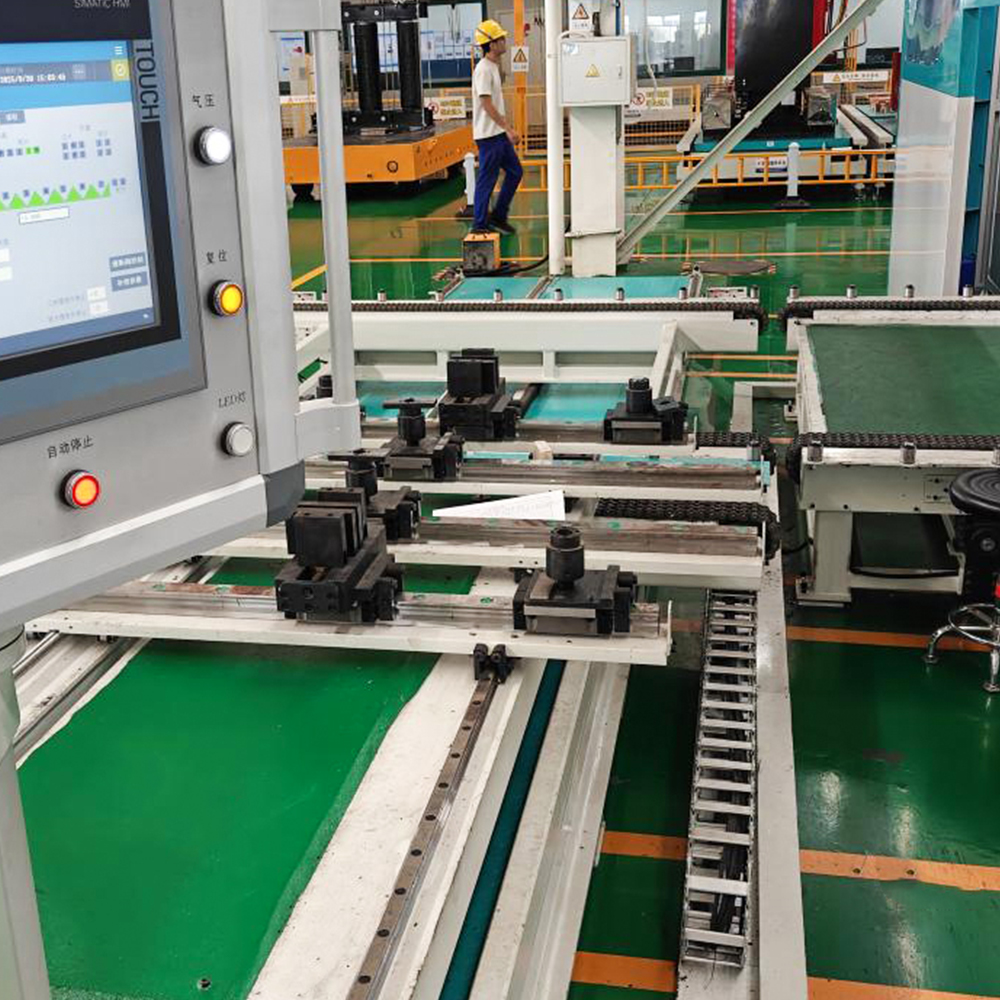

1	Sistema de control y pantalla táctil	Siemens
2	Sistema de servoaccionamiento	Siemens
4	Componentes eléctricos	Interruptores de bajo voltaje Schneider; Relés Panasonic
5	Interruptores de proximidad	Autónica / ENFERMO
6	Botones pulsadores	Eaton (Moeller) o equivalente
7	Motores trifásicos	Siemens (Bode) / Jiegong / Yinda o equivalente
8	Válvulas solenoides	SMC (Japón) o equivalente
9	Cilindros y válvulas reguladoras	SMC (Japón) o equivalente
10	Sistema de vacío	SMC (Japón) o equivalente
11	Ventosas de aspiración	SMC (Japón) o equivalente
12	Rieles guía lineales	WON / PMI / ROUST WORLD / Jiding o equivalente
13	Tornillos de bola	NanGongYi / AHK / DTK / Jinqiu o equivalente
14	Estantes y engranajes	Atlanta (Alemania) / APEX o equivalente
15	Servoreductores	Neugart / ZD / Tandler o equivalente

Documentación técnica

No.	Nombre del documento	Cantidad
1	Lista de piezas de equipo	2 copias
2	Certificado de conformidad	1 copia
3	Diagrama de esquema eléctrico	2 copias impresas + 1 archivo electrónico
4	Diagrama de cableado eléctrico	2 copias impresas + 1 archivo electrónico
5	Manuales de componentes eléctricos	1 copia cada una
6	Manual de operación de equipos (procedimientos operativos, normas de mantenimiento y servicio)	2 copias impresas + 1 archivo electrónico
7	Plano de planta de instalación	1 copia impresa + 1 archivo electrónico

Instalación, Puesta en Marcha, Capacitación, Servicio Postventa y Garantía

Instalación, Puesta en Marcha y Capacitación	Los ingenieros del proveedor brindan capacitación in situ gratuita sobre operación, mantenimiento y conservación.	Tiempo requerido: La instalación y puesta en servicio generalmente se completan en 2 semanas. La formación del personal (operadores de equipos y técnicos de mantenimiento) comienza simultáneamente con la instalación y finaliza una vez finalizada la instalación.
Servicio postventa	Si surgen problemas con el equipo, el proveedor envía personal para su reparación y proporciona orientación básica sobre resolución de problemas y mantenimiento diario.
	Tiempo de respuesta diario	Respuesta en 24 horas. Llegada in situ: mismo día dentro de la provincia del proveedor; día siguiente para otras provincias.
	Tiempo de respuesta durante las vacaciones	Respuesta en 24 horas. Llegada in situ durante los días festivos si el comprador cuenta con personal de servicio.
Nota:	1. Para fallas que requieran servicio en el sitio, la llegada generalmente es dentro de las 48 horas; se prefiere la resolución telefónica cuando sea posible. 2. El proveedor brinda servicio de por vida; los repuestos, componentes y soporte técnico con descuento continúan después del período de garantía. 3. Si el comprador incumple el pago después de la aceptación, el proveedor no asume ningún compromiso de garantía.
Periodo de garantía	12 meses a partir de la fecha de aceptación final. Durante el período de garantía, si surge una falla debido a problemas de calidad del equipo o al correcto funcionamiento según los procedimientos del proveedor, el proveedor proporciona piezas y reparaciones gratuitas sin costo alguno para el comprador. Si surge una falla debido a un incumplimiento de los procedimientos operativos o una sobrecarga, el proveedor resuelve rápidamente la falla y cobra solo el costo del componente.
